色差儀，作為一種精密的光學測量儀器，廣泛應用于制造業、質量控制、設計和研發等領域，是色彩管理和質量控制的重要工具色差儀 。那么，色差儀的工作原理究竟是怎樣的呢？本文將詳細闡述色差儀的工作原理及其核心組成部分。

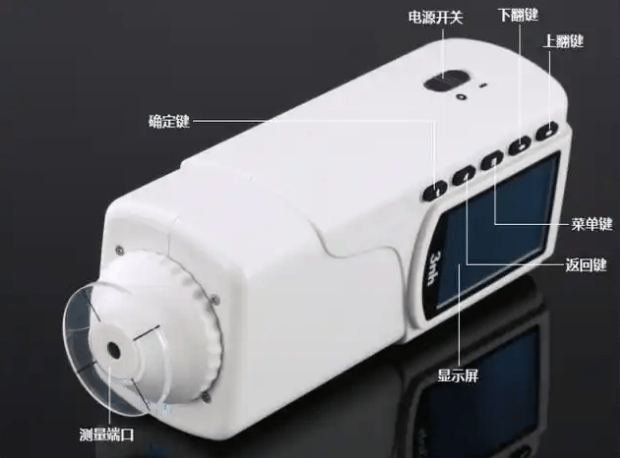

一、色差儀的基本組成

色差儀主要由以下幾個關鍵部分組成：

光源：色差儀使用特定波長的光源來照射被測物體，光源的波長范圍一般在400-700nm之間，模擬自然光的光譜分布，確保測量結果的準確性和可重復性色差儀 。常見的光源包括D65光源，它模擬了日光的光譜特性，是色差儀中最常用的光源。

光學系統：光學系統是色差儀的重要組成部分，負責將物體反射的光線聚集到傳感器上色差儀 。它通常由透鏡、反射鏡和濾光片等組成，能夠?qū)⒐饩€聚焦成清晰的圖像，并過濾掉不需要的光線。

傳感器：傳感器是色差儀的另一關鍵部分，負責接收并測量物體反射的光線色差儀 。它通常由多個濾光片和光電二極管等組成，能夠分別檢測不同波長的光線，并將其轉換為電信號。

信號處理電路：信號處理電路負責處理傳感器輸出的電信號，并將其轉換為可讀的數據色差儀 。它通常包括放大器、濾波器、ADC（模數轉換器）等電子元件，能夠?qū)㈦娦盘栟D(zhuǎn)換為數字信號，并計算出物體的顏色值。

顯示器和輸出設備：顯示器和輸出設備用于顯示測量結果，并將數據輸出到外部設備色差儀 。顯示器通常采用LCD或LED顯示屏，而輸出設備則包括打印機、數據線和外部存儲器等。

二、色差儀的工作原理

色差儀的工作原理涉及光學、電子學和計算機技術，其核心在于利用具有特定光譜靈敏度的光電積分元件，結合國際通用的CIELAB色度空間，直接測量物體表面的色度學指標色差儀 。具體步驟如下：

光源照射：色差儀通過內置光源照射待測物體，物體對光線進行反射或透射色差儀 。這些反射或透射的光線包含了物體的顏色信息。

光信號收集與轉換：光學系統將反射或透射的光線聚集到傳感器上，傳感器接收到光線后，將其轉換為電信號色差儀 。這些電信號包含了物體顏色的亮度、飽和度和色調等參數。

信號處理：電信號經過放大和濾波處理后，再次被轉換為數字信號色差儀 。這些數字信號隨后被傳輸?shù)接嬎銠C(jī)或內部處理器進行分析和計算。

數據分析與計算：計算機或內部處理器使用預先存儲的標準顏色數據和算法，將測量到的顏色數據與標準顏色進行比較，計算出色差值（ΔE值）及其他相關參數色差儀 。ΔE值表示兩個顏色之間的總色差，是評估顏色差異的重要指標。

結果輸出：計算結果以圖表或報告的形式輸出，便于用戶分析和記錄色差儀 。用戶可以根據色差數值的大小判斷樣品與標準顏色之間的差異程度，從而進行質量控制和調整。

三、色差儀的校準與維護

為確保測量結果的準確性和可重復性，色差儀需要定期進行校準色差儀 。常見的校準方式包括零點校準和白板校準。零點校準是將色差儀放在無光源及測試物質的環境中，調整儀器的零點；白板校準則是將儀器對準白色板面，校正儀器的灰階值。

此外，操作人員還應注意保持色差儀及其周圍環境的整潔和穩定，避免磁性材料、電磁場干擾、強光照射等干擾因素對測量結果產生影響色差儀 。同時，應建立維護記錄，定期清潔測試窗口、檢查電源線等部件，確保儀器的正常運行。

四、色差儀的應用領域

色差儀在多個行業中發揮著重要作用色差儀 。在制造業中，色差儀被用于監測生產過程中的顏色準確性，確保產品質量的一致性；在質量控制領域，色差儀是評估產品顏色是否符合標準的重要工具；在設計和研發領域，色差儀則幫助設計師和研發人員快速準確地評估新顏色的可行性。
